电流互感器
只对35kV及以上的电流互感器测量一次绕组连同套管一起的介质损耗因数tgδ时试验。其他电流互感器不做这项试验，试验时互感器的二次绕组应接地。
电压互感器
只对35kV的TV进行一次绕组连同套管的介质损耗因数tgδ的测量，其余互感器不进行此项试验，它是检验电压感器绝缘状况的有效方法。但是如果测试方法不对，会影响结果的准确性，甚至造成误判断。
本页面提供的下载报告为电容式电压互感器介损和电容量检测试验报告，更多互感器试验报告统一格式下载详见：http://www.whsxdl.com/report/hgq.html
电流互感器
电压等级35kV及以上互感器的介质损耗角正切值tanδ测量，应符合下列规定：
1 互感器的绕组tanδ测量电压应在10kV测量，tanδ不应大于表9.0.3中数据。当对绝缘性能有怀疑时，可采用高压法进行试验，在(0.5～1)Um 范围内进行，tanδ变化量不应大于0.2%，电容变化量不应大于O.5%；
2 末屏tanδ测量电压为2kV。
注：本条主要适用于油浸式互感器。SF6气体绝缘和环氧树脂绝缘结构互感器不适用，注硅脂等干式互感器可以参照执行。
表9.0.3 tanδ (%)限值
|
种 类 |
额定电压 |
|||
|
|
20～35kV |
66～110kV |
220kV |
330～500kV |
|
油浸式电流互感器 |
2.5 |
O.8 |
O.6 |
O.5 |
|
充硅脂及其他干式电流互感器 |
O.5 |
O.5 |
O.5 |
－ |
|
油浸式电压互感器绕组 |
3 |
2.5 |
－ |
|
|
串级式电压互感器支架 |
－ |
6 |
－ |
|
|
油浸式电流互感器末屏 |
－ |
2 |
||
注：电压互感器整体及支架介损受环境条件(特别是相对湿度)影响较大，测量时要加以考虑。
电压互感器

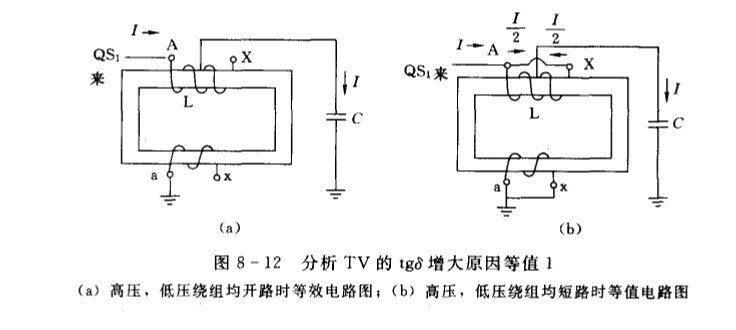

现场多用QS1型交流电桥进行测量，测量时应将TV的一次绕组短路（或开路），二次绕组必须短路接地，不能将一、二次绕组都开路，因为在高、低压绕组均开路时，流过介质的电容电流形成了绕组的电感与对地分布电容串联，使测得的tgδ增大了，这种现象可用图8—12(a)来说明，其中把高压绕组对地的分布电容及绕组的电感近似地用集中参数C与L来丧示。
从图8—12(a)中可以看出，当TV的高压、低压绕组开路时，流过高压绕组的充电电流会在铁心中建立磁通，产生附加铁损，因而使测出的tgδ值增大；相反，如果高压、低压绕组均短路，如图8 -12(b)所示，充电电流从绕组两端经电容器C而入地，两个电流的大小相等、方向相反，因而在铁心内产生的磁通互相抵消，这时测出的tgδ值才真正反映TV的绝缘状况。河南省电力试验研究所做了大量的试验研究，证实这一结论是正确的。

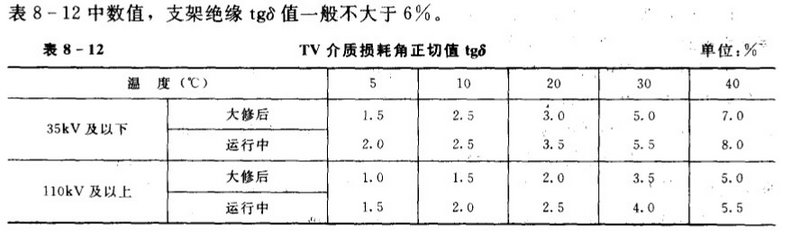

Q/CSG10007—2004规定：与历次试验结果相比，无明显变化；tgδ(％)不应大于表8—12中数值，支架绝缘tgδ值一般不大于6%。
10kV以下的电容式TV的tgδ值：油纸绝缘不大于0. 5％，膜纸复合绝缘不大于0.4％。
更多互感器试验报告统一格式下载详见：http://www.whsxdl.com/report/hgq.html
为了减小测量误差，必须注意以下几点。
(1)电源变压器一次侧与二次侧很好绝缘与屏蔽，且对地电容量要小。
(2)调幅、调相电路必须有一定输出阻抗，以免将检流计短路或降低其灵敏度。
(3)输出端对地绝缘电阻相对要求较高。
(4)电场干扰下测量高压电气设备绝缘tgδ与Cx，时，根据不同试品与电场干扰情况选择合适的方法，一般可以保证有足够的测量准确度。
(5)分析表明，电场干扰下用反接线测量套管与电流互感器绝缘的tgδ与Cx时，一般不能用倒相法进行测量和计算出正确的试验结果，但可以按正接线倒相法测量，并计算正确的试验结果。
(6)存电场干扰下测量高压电气设备绝缘tgδ与Cx时，若使用QS1型电桥正接线法测量。其干扰影响较反接法测量要小好几倍。为提高测量准确度尽可能选用QS1型电桥正接线法测量。
