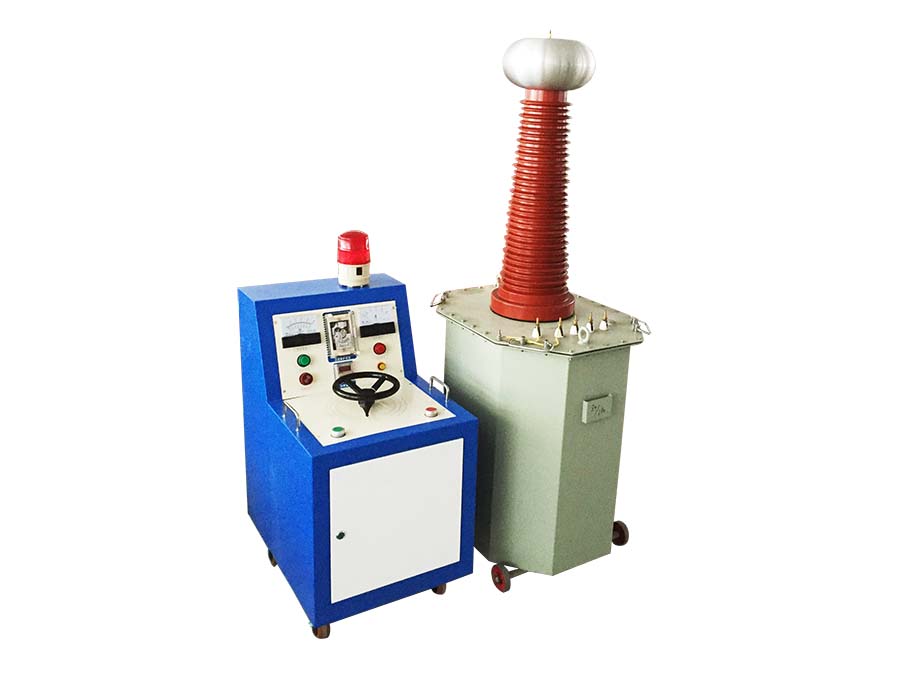

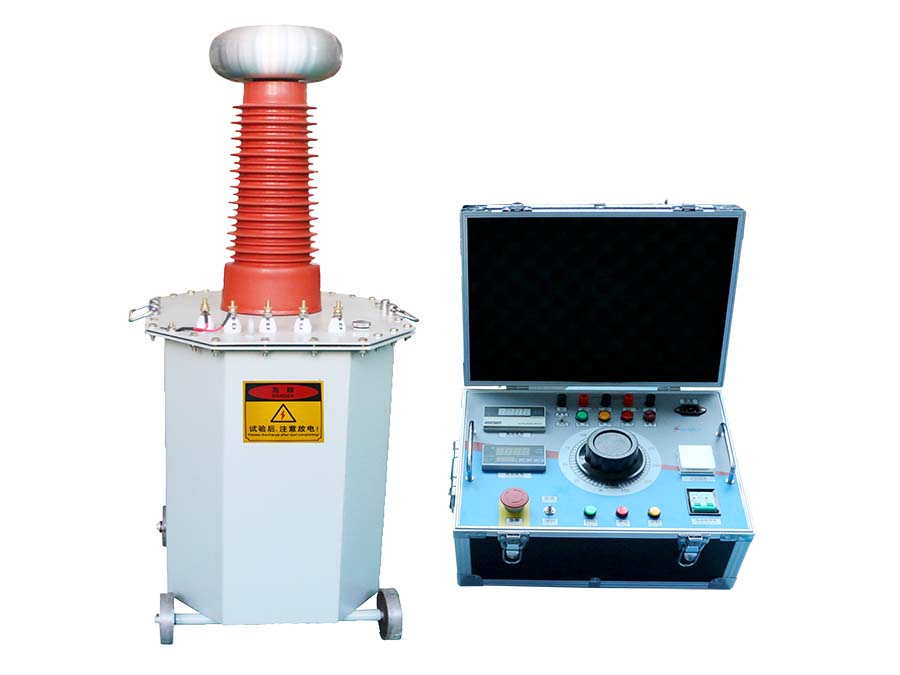

YDJ系列油浸式试验变压器适用于电力系统、工矿企业、交通、邮电部门、科研单位等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。YDJ系列轻型交流高压试验高压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
◆ 选材优良，质量可靠，稳定性好
◆ 电压裕度大，电量声小，局放小
◆ 采用新式绝缘材料，体积小，重量
| 型 号 | 容量 | 高压电压（KV） | 高压电流（mA） | 低压输入 | 变比 | 温升℃ | |||
| (KVA) | AC | DC | AC | DC |
电压 (V） |
电流 （A） |
高/仪 |
30 分钟 |
|
| YDJ(Z)1.5/50 | 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
| YDJ(Z)3/50 | 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
| YDJ(Z)5/50 | 5 | 50 | 70 | 100 | 15 | 200 | 25 | 500 | 10 |
| YDJ(Z)10/50 | 10 | 50 | 70 | 200 | 50 | 200 | 50 | 500 | 10 |
| YDJ(Z)20/50 | 20 | 50 | 70 | 400 | 100 | 380 | 53 | 500 | 10 |
| YDJ(Z)30/50 | 30 | 50 | 70 | 600 | 100 | 380 | 79 | 500 | 10 |
| YDJ(Z)40/50 | 40 | 50 | 70 | 800 | 105 | 380 | 105 | 500 | 10 |
| YDJ(Z)50/50 | 50 | 50 | 70 | 1000 | 100 | 380 | 132 | 500 | 10 |
| YDJ(Z)10/100 | 10 | 100 | 140 | 100 | 50 | 200 | 50 | 1000 | 10 |
| YDJ(Z)20/100 | 20 | 100 | 140 | 200 | 100 | 380 | 53 | 1000 | 10 |
| YDJ(Z)30/100 | 30 | 100 | 140 | 300 | 100 | 380 | 79 | 1000 | 10 |
| YDJ(Z)40/100 | 40 | 100 | 140 | 400 | 100 | 380 | 105 | 1000 | 10 |
| YDJ(Z)50/100 | 50 | 100 | 140 | 500 | 100 | 380 | 132 | 1000 | 10 |
| YDJ(Z)100/100 | 100 | 100 | 140 | 1000 | 100 | 380 | 250 | 1000 | 10 |
| YDJ(Z)30/150 | 30 | 150 | 210 | 200 | 100 | 380 | 79 | 1000 | 10 |
| YDJ(Z)40/150 | 40 | 150 | 210 | 267 | 100 | 380 | 105 | 1000 | 10 |
| YDJ(Z)50/150 | 50 | 150 | 210 | 333 | 100 | 380 | 132 | 1000 | 10 |
| YDJ(Z)100/150 | 100 | 150 | 210 | 667 | 150 | 380 | 263 | 1000 | 10 |
说明：YDJ系列：1、输出电压为单交流。2、YDJ（Z）系列：输出电压为交直流
